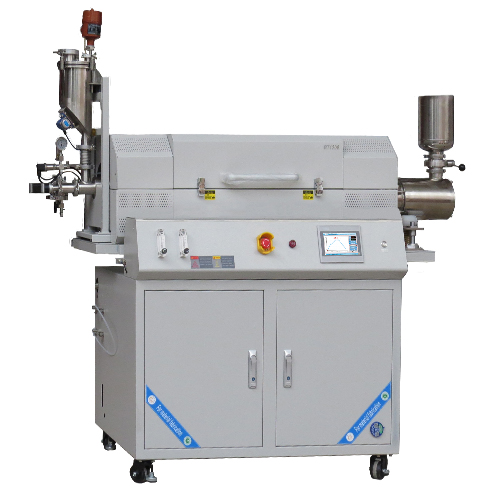

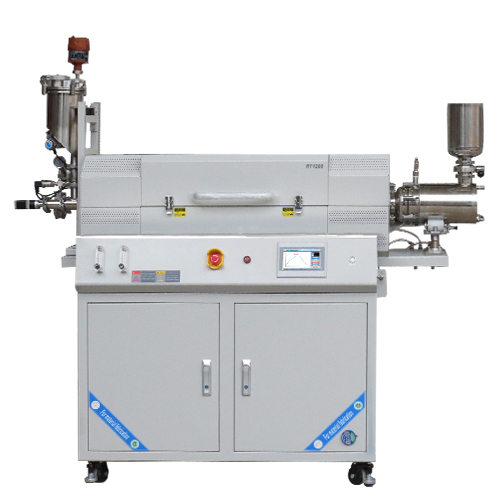

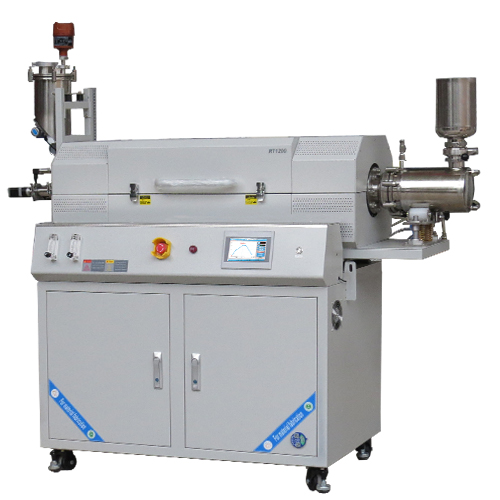

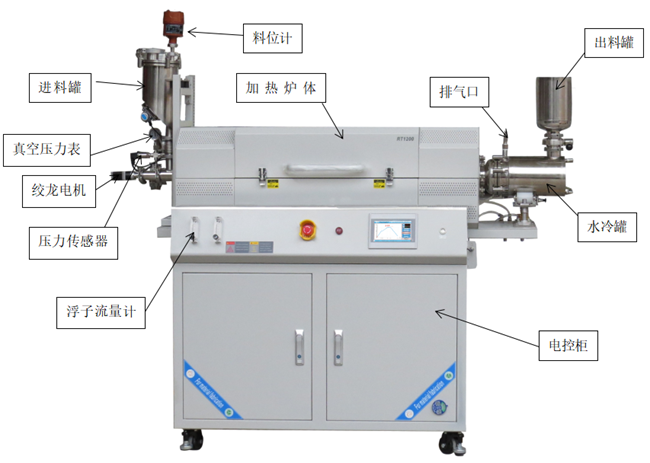

1、本設備主要有爐體、升降系統、機械傳動系統、進排氣系統等幾部分組成；

2、爐體包括爐體框架、金屬爐管、耐火材料模塊、加熱元件、升降裝置等幾部分；

3、異形310S不銹鋼爐管，磁流體旋轉密封系統；

4、配備射頻導納物位開關的自動進出料系統，不銹鋼推料絞龍；

5、雙層水冷罐保障燒結的物料快速冷卻，由閥門垂直連接的出料罐保障物料的快速無氧轉移；

6、升降系統由一根DC 24V電動推桿完成上層框架及爐體的傾斜，可在-5～+15度范圍內任意角度懸停，其推力為8000牛。爐體角度的調整由傾角儀控制，由限位開關控制抬升與下降角度；可隨時在任意角度停止；

7、爐體傳動為鏈條式傳動，安全可靠。傳動系統由主傳動電機及減速機組、鏈條、大小鏈輪 、前托輪機構等組成。減速機組為51K120A-CF單相電機，功率0.12KW，爐管轉速可根據需要在1～3轉/分內調節，可實現連續旋轉；

8、旋轉爐體兩端均預留動靜過渡旋轉接頭，爐尾進氣端設有管路支架、不銹鋼管路、球閥等，物料煅燒時根據需要通入保護性氣體。爐門上的旋轉頭連接有球閥及寶塔嘴，可根據物料煅燒時 排氣量大小調節球閥的開度，控制氣體排出；

9、控箱位于爐體下層框架內，空氣開關 、調功模塊等電器元件統一集成在電控箱內?？刂破魑挥跔t體正前方，通過對控制器面板的操作，可預制燒成曲線，全自控加熱，實現對加熱爐管的旋轉操作以及對加熱爐體的傾斜，以方便進出物料。

規格型號

NBD-RT1200-150TI2D2F10L

三相380V 50HZ

10KW

單溫雙控

±1℃

K型熱電偶

1150℃

10℃/Min

φ200*590mm

兩邊φ50-φ60中間φ159*1400mm

角度0-35度 行程300mm 速度9mm/s

1：5

21：400

4L

2L

浮子流量計

0.4-4L/min

進氣口規格

φ6.35雙卡套接頭

排氣口規格

φ8寶塔接頭

壓力保護

超壓安全閥自動泄壓

爐體尺寸

長2150×高1750×深760mm

加熱元件

電阻絲

KF16接口 NBD-4C機械真空泵

操作系統

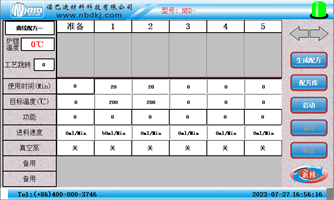

1.燒結工藝曲線設置：動態顯示設置曲線，設備燒結可預存多條工藝曲線，每條工藝曲線可自由設置；
2.可預約燒結，實現無人值守?zé)Y(jié)工藝曲線燒結；

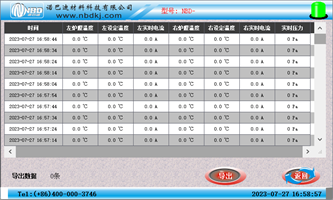

3.實時顯示燒結功率電壓等信息并記錄燒結數據，并可導出實現無紙記錄；
4.具有實現遠程操控，實時觀測設備狀態；
5.溫度校正：主控溫度和試樣溫度的差值，燒結全程進行非線性修正。

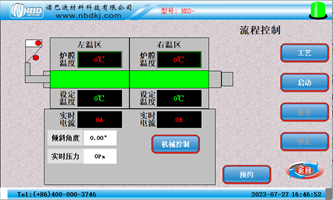

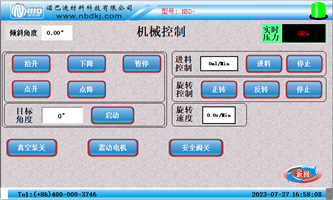

流程&機械控制界面

凈重

約360KG
