設備特點

1、預置五種自動燒結模式，亦可根據實驗需要自定義燒結模式；

2、系統穩定可靠，操作方便，安全防護措施完善；

3、采用先進的PID自學習模糊控制，控溫精度高，保持在±1℃（管內控溫在±2℃，恒溫段）；

4、具有物聯網功能，可通過手機、電腦遠程對設備進行監控、操作；

5、數據存儲功能，可保存燒結的重要參數，時長達30天之久（每天開機8小時）；

6、配方功能，可預存配方100條以上；

7、多重防呆功能，讓客戶使用起來更加安全；

8、聯網功能，通過RJ45接口，采用TCP/IP協議，可以讓系統與上位機相連（上位機需安裝相應軟件）。

產品型號

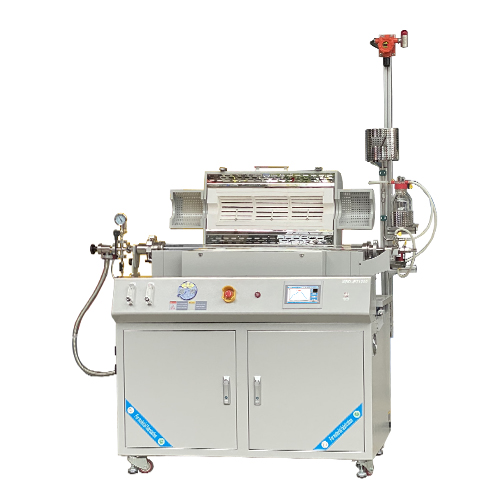

NBD-T15/17-100T2D3ZW-N

供電電源

AC380V 50Hz

額定功率

8KW

爐管尺寸

剛玉爐管Φ100*1200mm

溫區長度

主控升溫速率

建議10℃/min（≤20℃/min）

主控工作溫度

≤1500℃ 度

加熱元件

主控爐膛材料

高純多晶纖維復合耐火保溫層

主控爐膛模式

密閉式式加熱整體密閉

密封方式

不銹鋼密封法蘭

測溫元件

S型熱電偶

設備運行時間記錄

燒結數據存儲，自動生成報表，實時查錄

可實現燒結模式

能夠進行正?？諝鉄Y（不抽氣）和抽真空通氣燒結

系統保護

超溫報警，過流保護，斷偶提示

供氣系統

3路質子流量計：

氮氣流量計量程：10L/min；

氫氣流量計量程：300ml/min；

空氣流量計量程：5ml/min

密封法蘭：100不銹鋼高真空法蘭，帶測溫孔

真空系統

真空泵類型：直聯旋片式真空泵（雙級旋片）；

抽氣速率：10m3/h；

系統真空：真空度能達到-95Kpa以上；

真空閥型：電磁真空閥；

氫氣安全保護點火系統

飽和蒸氣系統

加熱功率：管道預熱200W、加熱功率800W；

可調節溫度范圍：室溫~3500攝氏度

飽和蒸氣調節模式：蠕動供液0.01ml~10ml/min 蒸氣產量0.012L~17L/min

控制系統

1. NBD-101PE嵌入式操作系統中英文互換圖形界面，7寸真彩觸屏輸入，智能式人機對話模式；

2. 帶壓力保護控制，

3. 燒結工藝曲線設置：動態顯示設置曲線，設備燒結可預存多條工藝曲線，每條工藝曲線可自由設置；

4. 可預約燒結，實現無人值守燒結工藝曲線燒結；

5. 實時顯示燒結功率電壓等信息并記錄燒結數據，并可導出實現無紙記錄；

6. 具有實現遠程操控，實時觀測設備狀態；

7. 溫度校正：主控溫度和試樣溫度的差值，燒結全程進行非線性修正；

預留留485接口支持MODBUS協議，客戶可遠程實現電腦采集燒成溫度;

弱腐蝕性氣體預熱器

（可選配）

溫度精度

±1℃

機械控制界面

重量

約370KG

服務支持

1年質保，提供終身支持（保修范圍內不包括易耗部件，例如爐管和O形圈等）
