網帶式釬焊爐
發布時間： 2022-09-20 23:00:33 瀏覽次數：3820
產品簡介：
NBD-T1200-15WQHLNH6600網帶式釬焊爐主要適用于用于芯片焊接、金屬封裝、HTCC、DBC、VFD、PDP、汽車散熱器等產品在保護氣氛N2下的熔封、金屬化、釬焊、氧化、退火等熱處理工藝。該設備為馬弗結構并帶有排氣口，加熱溫控系統和調速系統均采用了國內先進技術，為電子原材料和元器件產品提供了理想的工藝手段。爐體采用全纖維材料保溫，進口單回路智能溫控儀控制。
結構簡介 | NBD-T1200-15WQHLNH6600網帶式釬焊爐主要由爐體、傳動系統、溫度控制系統、氣氛控制系統和進口平臺及框架系統等幾大部分組成。設備總長7225mm，其中爐體長2110mm。窯爐采用爐體外開放式設計，隧道式結構，爐膛采用SUS310S馬弗爐管結構。 | ||||||
網帶式釬焊爐工作原理 | 工件通過不銹鋼網帶傳動，工件放置在網帶上面，從預熱段進口處進入,通過網帶傳輸，經預熱、加熱（釬料熔化）、冷卻。從冷卻段出料的工件在馬弗內紿終有純氫氣體保護，由于氫氣的還原性，使產品表面光亮，不氧化。工件焊接是通過對工件的加熱，使填充材料（釬料）熔化，利用毛細作用使液態釬料填充母材之間的間隙，經冷卻之后達到焊接目的。 | ||||||
型號 | NBD-T1200-15WQHLNH6600 | ||||||
額定溫度 | 950℃ | ||||||
網帶寬度 | 150mm | ||||||
爐口高度 | 60mm | ||||||
控制溫區 | 3個溫區，獨立控制 | ||||||
控溫點數 | 3點 | ||||||
控制熱偶 | K分度熱偶 | ||||||
| 控溫精度 | ±1℃ | ||||||
| 升溫時間 | ≤4h（900℃） | ||||||
| 溫度均勻度 | ±5℃（恒溫區） | ||||||
| 控溫儀表 | 單回路進口智能多段升溫溫控儀，PID參數自整定 | ||||||
| 加熱方式 | 陶瓷加熱棒外纏繞高溫合金絲 | ||||||
爐膛爐管 | 大爐腔結構及日本進口8MM厚SUS310S耐熱鋼材料爐管結構 | ||||||
傳動系統 | 采用進口電機，全程張緊傳動，配張緊調節裝置 | ||||||
| 帶速范圍 | 20～170mm/min；常用速度100mm/min | ||||||
| 網帶材質 | 耐高溫鎳鉻合金 | ||||||
| 保溫材料 | 氧化鋁陶瓷纖維制品 | ||||||
| 氣氛系統 | 氮氣或氮氫混合氣 | ||||||
| 排氣系統 | 進出口各設置1路排氣煙囪 | ||||||
| 表面溫升 | ≤40℃ | ||||||
| 氧含量檢測 | 配備氧含量及露點檢測探頭 | ||||||
| 冷卻系統 | 不銹鋼水冷套 | ||||||
| 可選功能 | 保護氣氛系統；嵌入式計算機控制系統、氣氛檢測分析系統；循環物流系統、設備凈化應用。 | ||||||

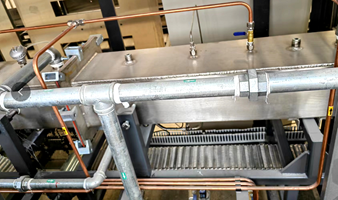

| 冷卻系統結構外形 |
| ||||||
弱腐蝕性氣體預熱器 （可選配） |
通體采用316L材料，對于各種氣體以及腐蝕性氣體的預加熱處理，滿足特殊的工藝需求，最高溫度達600℃。 | ||||||

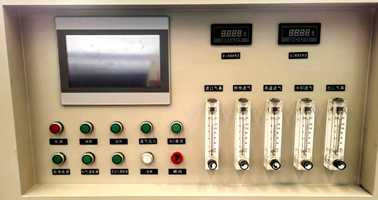

操作面板 |  | ||||||
服務支持 | 一年有限保修，提供終身支持（保修范圍內不包括易耗部件，例如爐管和密封圈等） | ||||||
