設備簡介：

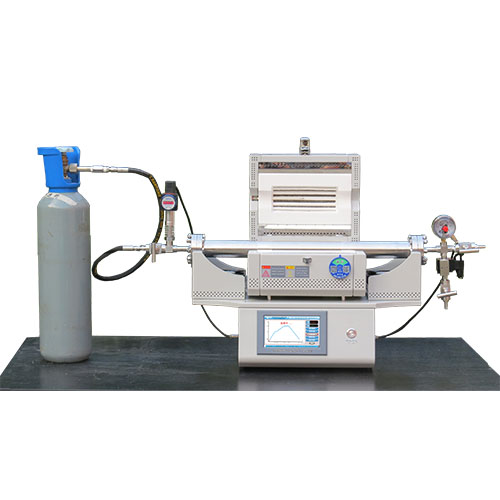

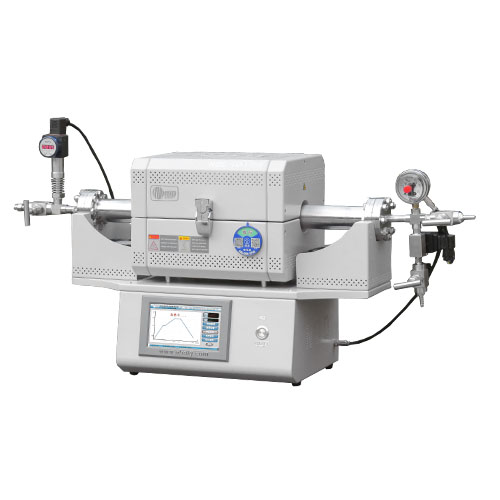

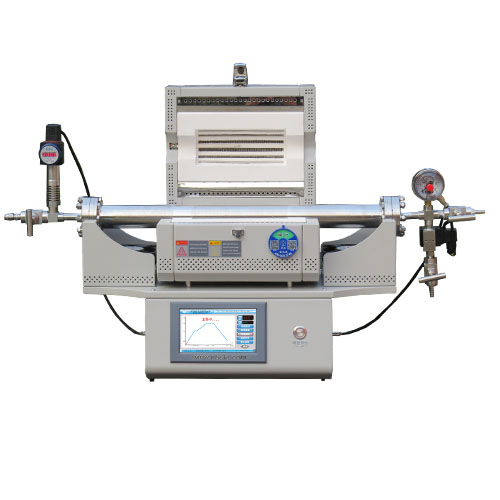

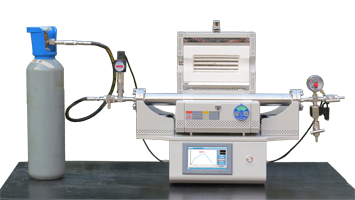

NBD-HP1200迷你高溫高壓管式爐，在法蘭上安裝有高壓電磁閥，壓力傳感器和模擬量安全保護。多打三層安全防護，讓您高枕無憂。當腔體內壓力高于設定值時，電磁泄氣閥會自動打開排氣，使管內氣壓達到設定值，此款可在高壓氣氛氣體環境下對樣品進行熱處理，TMAX溫度可達1150℃。適用于超導及介電材料方面的探索研究。

1、3層安全防護讓您工作過程高枕無憂；

2、高環形加熱器，溫場均勻；

3、模塊化結構，耐用且維護方便；
4、 穩壓設置，安全可靠；
5、一鍵操作簡單方便，預存15條工作曲線，隨心所欲；
6、實時燒結溫度及功率監控，安全節電；

產品型號

NBD-HP1200-2350TIY-D

電氣規格

AC220V 1.5KW

溫度允許壓力

溫度隨氣壓而定，具體請參考下表：

高溫高壓管屬于耗材，當你發現它發生形變時，請及時更換。

腔體規格

1.尺寸：樣品 恒溫區Φ23mm *120mm（更多規格，提出需求，為您選擇）

2.1/4NPS內螺紋接口安裝在爐管進氣口，配套高壓供氣管

注意：高溫高壓反應管屬于耗材，不在質保范圍內。

爐體結構

1.可開啟雙層結構，利于需要快速降溫的客戶，殼體表面溫度小于60℃

2.內爐膛表面涂納米高溫氧化鋁涂層可以提高設備的加熱效率，

3.爐體設計為開啟式，以方便裝載物料及更換爐管；

可通入氣體和坩堝

1.氧化、保護氣氛和惰性性氣體，如N2、Ar和He。

2.為了避免樣品污染，建議使用金箔或鎳箔將樣品包住后放入氧化鋁或石英舟中，再放入爐管中進行燒結，切勿將樣品直接放在沒有坩堝的高溫高壓管內。

控制系統

1.可預存15條溫度曲線，每條曲線可設置30段“溫度-時間”軸，避免了不同的實驗工藝重復設置帶來的麻煩；

2.NBD-101E嵌入式操作系統中英文互換圖形界面，7寸真彩觸屏輸入，智能式人機對話模式，實時加熱功率顯示，非線性式樣溫度修正；

3.具有超溫超壓報警、斷偶保護、漏電保護，差壓泄壓等功能。

4.一層保護：當超過客戶設定的壓力值，自動開啟電磁閥泄壓；

二層保護：當排氣管路阻塞或電磁閥損壞而導致壓力超過泄壓值還在上升，到達該溫度點系統自動設置的極限壓力，設備停止加熱；

三層保護：當數字傳感器污染出現壓力不準確，或程序控制系統失靈導致壓力還在持續上升，到達安全模擬信號壓力繼電器設定的上限壓力值，直接關閉電源。

溫度精度

+/- 1℃

設備尺寸及重量

800 x 450 x 350mm   45KG

加熱元件

摻鉬鐵鉻鋁合金

壓力檢測和控制

1. 高壓腔體安裝有壓力傳感器，并與控制系統相連接，實時顯示

2.高壓泄壓電磁閥安法蘭上，當爐管內的氣壓高于所設定的壓力值時，電磁閥將自動打開泄氣，腔體壓力維持在設定壓力范圍內。電磁閥所能承受的最大自動泄壓壓力為氣壓為15Mpa,當高于15MPa使用時，不可使用電磁閥泄壓，應關閉串聯針法，采用手動的方式泄壓。

法蘭的密封

1. CF法蘭結構圖如下(采用紫銅密封圈）

2.1/4NPS內螺紋接口安裝在爐管法蘭上，并在法蘭兩端各安裝一個高壓閥門，右端閥門配有壓力表。

3.法蘭采用無氧銅密封圈密封；

4.可選購扭矩扳手，以避免過度緊固法蘭

設備使用注意事項

本公司的高溫高壓爐管都是采用高溫合金鋼制作，TMAX耐溫1150℃，延展性好。當誤操作使得腔體內的氣壓超過最大可承受值時（超過合金管的長期強度），合金管會發生蠕變，在薄弱處先鼓包，再出現裂縫將氣體放出。無高壓脆裂危險！

服務支持

1年質保，提供終身支持（保修范圍內不包括易耗部件，例如爐管和密封圈等）
