發布時間： 2025-08-29 19:57:16 瀏覽次數：26
此設備是將流化床技術與化學氣相沉積技術相結合的高級表面處理工藝，主要用于對大量細小顆粒材料進行均勻涂覆。
其核心工作原理可以分為兩個部分來理解：流態化過程和化學氣相沉積過程。
流化床設備是實現 “流化床技術與化學氣相沉積（CVD）技術結合” 的核心裝置，主要用于完成微小顆粒的高效、均勻表面涂覆，其結構設計與工作流程圍繞 “流態化 - 氣相沉積” 雙核心過程展開
1、設備核心由反應器主體、氣體供給系統、加熱控溫系統、氣固分離系統四部分組成：
2. 核心運行邏輯 設備運行遵循 “先流態化、后沉積” 的遞進流程：
 | 設備核心特點： 均勻性：由于顆粒的劇烈運動，每個顆粒都能被均勻涂覆，批次一致性極好。 涂層致密：通常能獲得結構致密、性能優良的涂層。 適用性廣：可用于涂覆各種形狀不規則的小顆粒，如核燃料顆粒、石墨顆粒、陶瓷粉末等。 1. 裝料：將需要涂覆的基材顆粒通過進料口裝入反應室，落在氣體分布板上。 2. 密封與惰性環境置換：密封反應器，抽真空并用惰性氣體置換多次，去除空氣和水分，防止前驅體氧化或發生危險。 3. 加熱與流化：啟動加熱系統，將反應室升至預定反應溫度。同時通入流化氣體，使床層進入穩定的流化狀態。 4. 沉積：向流化氣體中按比例引入反應前驅體氣體，開始沉積過程。通過精密控制氣體流量、溫度、壓力和時間來控制涂層的厚度和質量。 5. 冷卻與取料：沉積完成后，停止通入前驅體和加熱，繼續通入惰性流化氣體直至系統冷卻至安全溫度。停止通氣，取出涂覆好的顆粒產品。 | |

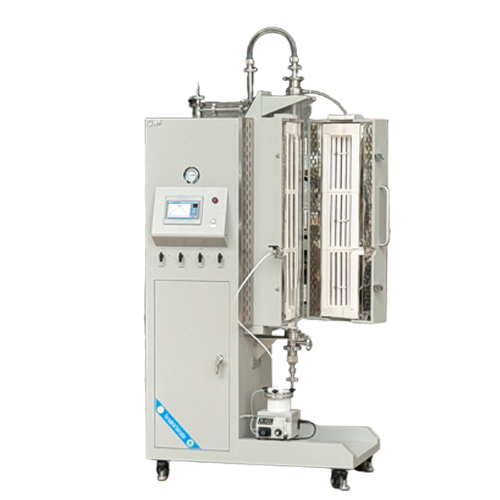

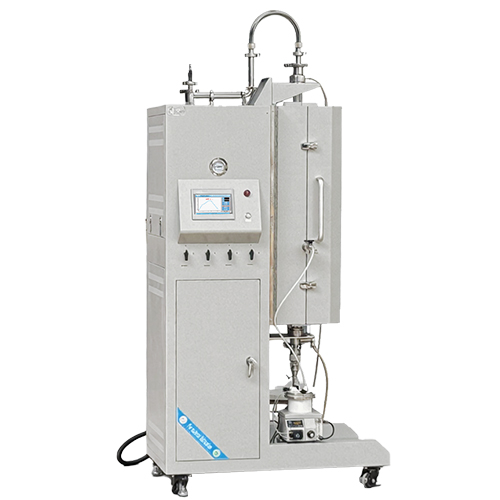

設備名稱 | FBCVD流化床管式爐 | |
規格型號 | OTF-1200XIII-VT-FB | |
供電電源 | 三相380V 50HZ | |
額定功率 | 9KW | |
加熱元件 | 合金電阻絲 | |
溫區數量 | 三溫區 | |
傳感器類型 | K型熱電偶φ2*420mm | |
爐管材質及尺寸 | 變徑石英管：φ50-φ80*1300*3側邊φ20 變徑石英砂芯管：φ20-φ40*450（200目砂芯） | |
Tmax | 1200℃ | |
額定溫度 | 1100℃ | |
推薦升溫速率 | ≤10℃/min | |
溫區尺寸長度 | φ150*（300+300+300）mm | |
四路質量流量控制器 | 氫氣：S500 1000SCCM φ6.35雙卡套 ?2米空頭線 氟橡膠密封 氮?dú)鈽?biāo)定 氮?dú)猓?/span>S500 1000SCCM φ6.35雙卡套 ?2米空頭線 氟橡膠密封 氮?dú)鈽?biāo)定 一氧化碳：S500 2000SCCM φ6.35雙卡套 ?2米空頭線 氟橡膠密封 氮?dú)鈽?biāo)定 丙烯：S500 3SLM ?φ6.35雙卡套 2米空頭線 氟橡膠密封 氮?dú)鈽?biāo)定 | |
霧化儀 | 額定功率：55W（其中霧化器35W，蠕動泵20W） 蠕動泵最大流量：11-13ml/min 浮子流量計：0.3-3L/min 儲液罐最大容積：360ml 霧化顆粒度：5-10μm 霧化量：0.4ml/min(以純凈水介質，最大功率時進氣量為1L/min) | |
爐體尺寸 | 長1105*高2370*深650mm | |

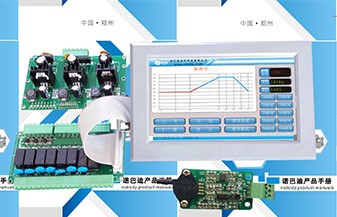

控制系統 |
| 1、燒結工藝曲線設置：動態顯示設置曲線，設備燒結可預存多條工藝曲線，每條工藝曲線可自由設置； 2、可預約燒結，實現無人值守?zé)Y(jié)工藝曲線燒結； 3、實時顯示燒結功率電壓等信息并記錄燒結數據，并可導出實現無紙記錄； 4、具有實現遠程操控，實時觀測設備狀態； 5、溫度校正：主控溫度和試樣溫度的差值，燒結全程進行非線性修正。 |
溫度精度 | ±1℃ | |
加熱元件 |
| Mo摻雜的Fe-Cr-Al合金 |
壓力測量與監控 |  | 采用機械壓力表，表外殼為氣密型結構，能有效保護內部機件免受環境影響和雜物侵入，同時具有較強的耐腐蝕和耐高溫的能力。 |
凈重 | 約240KG | |
設備使用注意事項 | 1、設備爐膛溫度≥300℃時，禁止打開爐膛，避免受到傷害； 2、爐膛連續使用產生的輕微裂紋屬于正?，F(xiàn)象，不影響設備的正常使用； | |
服務支持 | 一年有限保修，提供終身支持（保修范圍內不包括易耗部件，例如處理管和O形圈，請?jiān)谙旅娴南嚓P(guān)產品處訂購更換件。） | |
·?核工業：為核反應堆的TRISO燃料顆粒?制備碳化硅（SiC）和熱解碳（PyC）包覆層，這是FBCVD最經典和重要的應用。該涂層是防止放射性物質泄漏的關鍵屏障。
·?航空航天：為碳/碳復合材料的生產制備預制體，或在顆粒表面沉積抗氧化涂層（如SiC）。
·?電子與光伏：生產顆粒狀的 多晶硅 原料。
·?化工與冶金：制備高性能的催化劑載體、耐磨耐腐蝕的顆粒涂層等。
總而言之，F(xiàn)BCVD系統通過利用流化床技術使顆粒材料像流體一樣運動，從而為CVD化學反應提供了一個具有超大表面積、溫度高度均勻的反應環境，最終實現了對大量細小顆粒的高效、均勻包覆
工作臺展示圖1.png)
